ファイバースコープ検査

実用新案登録 第3140465号・第3159268号 内部健全度調査装置

地下タンク内部現状を確認できます

[ 経年劣化による問題点 ]
地下に埋設された鋼製一重殻タンクは、周囲の環境にもよりますが、20~30年で経年による腐蝕が進行し、危険物漏洩の危険が急速に高まり、最近は、その事が原因で廃業に追い込まれる問題が生じております。
[ 現状把握のための調査 ]
地下タンクの現状をファイバースコープを使い調査します。老朽化したタンク内部は下段の写真のように錆・腐食が目立つタンクが少なくありません。

地下タンク・配管内部画像診断作業

  • タンク上部よりファイバースコープ挿入

    タンク上部よりファイバースコープ挿入

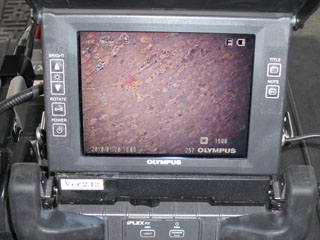

  • タンク内部画像診断中(専用特殊内視鏡)

    タンク内部画像診断中(専用特殊内視鏡)

画像撮影

  • 小石測定 大きさ 6.35㎜

    小石測定 大きさ 6.35㎜

  • 孔蝕測定 大きさー1.99㎜

    孔蝕測定 大きさー1.99㎜

  • 配管接続部内部溶接溶け込み不良

    配管接続部内部溶接溶け込み不良


気密検査及びファイバースコープの組み合わせで
下記のことが分かります

気密検査及びファイバースコープ

タンク及び配管内部の目視点検

タンク、配管内の異物・堆積物の状況

タンク、配管内の腐食・孔食の有無と状況

配管継手部溶接不良等健全度状況
